Немногие из владельцев стиральных машин разбираются в их архитектуре и устройстве. В большинстве случаев, хозяин бытовой техники не задается вопросами принципов ее функционирования, пока та успешно работает. Как только машина выходит из строя, такие владельцы вызывают мастеров или отвозят технику в сервис, где ею занимаются профессионалы. Однако, не во всех случаях оправданы затраты на услуги мастеров. Прессостат стиральной машины входит в число уязвимых компонентов. В случае его неисправности, вполне можно провести проверку и замену устройства собственными силами. Для это необходимо предварительно изучить то, как работает это устройство и что оно собой представляет.

Об устройстве

Самое простое название изделия звучит «датчик уровня воды стиральной машины», что также описывает его основной функционал. В каждой машинке присутствует прессостат, чьей задачей является определение наличия воды во внутреннем баке и уровня его заполнения. При отсутствии этого датчика, контроллер не сможет определять, когда безопасно начинать стирку.

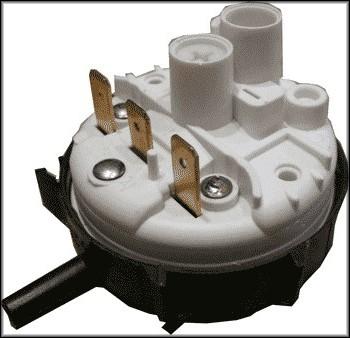

Определить, где находится прессостат внутри стиральной машины можно, если присмотреться к пластиковому устройству круглой формы, к которому подводятся провода и трубки резервуара. Отличается небольшими размерами и несложным закреплением, благодаря чему его легко можно отсоединить и подключить самостоятельно. В состав датчика уровня воды входят следующие компоненты:

• Датчики. Замеряют уровень воды с помощью встроенной мембраны, которая принимает на себя столб жидкости. Давление последней преобразуется в килогерцы, через которые пользователю и сообщаются данные о степени заполнения внутренней камеры стиральной машины.
• Компрессионная камера находится на стыке прессостата и шланга, через который поступает вода. Требует регулярного ухода за собой, в противном случае быстро забивается отходами и содержимым поступающей жидкости. В случае его загрязнение, замеры уровня воды становятся неточными, а в дальнейшем шланг перестает ее откачивать.
• Диафрагма или мембрана, которая и сдвигается под действием давления и щелкает по переключателю сердечника.
• Технические компоненты — печатная плата и катушка. Выступают за поддержание работоспособности всех частей прессостата, а также преобразования поступающих сигналов от диафрагмы и их превращение в точное значение.
• Ферритовый сердечник. В качестве альтернативы возможен магнит.
• Регулировочный винт позволяет настраивать работу прессостата.
• Пружины, которые поддерживают регулировочный винт и возвращают его в изначальное положение.
• Корпус включает в себя все составные компоненты устройства для замера уровня воды, защищая их от повреждения в процессы работы.

Как видно из описания, составные запчасти прессостата достаточно просты и не отличаются высокой надежностью, что требует аккуратного обращения с приспособлением во время его установки, демонтажа и технического обслуживания.

Принцип работы

Принцип работы прессостата построен на считывании колебании, переводимых в электронные сигналы. Когда вода закачивается внутри стирального бака машинки, в нем создаются мощные воздушные колебания, которые можно измерить. Эти самые колебания через шланг доходят до сердечника прессостата, отталкивая диафрагму и заставляя ее бить по центральному магниту устройства. В результате ударов генерируется импульс, которые толкает сердечник в регулировочный винт и тем самым отправляет данные на подключенный контроллер через контакты. Электронный прессостат таким образом получает актуальную информацию о том, до какой степени бак заполнен водой.

Определить объемы наполнения центральной емкости водой контроллер может по типу издаваемых колебаний. Чем они выше, тем меньше препятствий внутри стиральной машинки для распространения звуковых волн и ниже уровень воды. В обратном случае, когда жидкости много, она начинает поглощать любые колебания, что дает понять компьютерной схеме, что воды недостаточно и начинать стирку не рекомендуется. Когда частота колебания падает до минимума, заданного настройкой, через регулировочный винт дается соответствующий сигнал на плату и набор воды машинкой через шланг прекращается.

При этом, заводские настройки у датчиков разнятся от бренда к бренду, так как задаются производителями на этапе сборки и после этого до самой поломки или технической диагностики не привлекают к себе внимания. Тем не менее, со временем от многочисленных колебаний по мембране и сердечнику, его высота сбивается, и передача данных о степени наполнения водой становится менее точной, вплоть до полного прекращения работы. Для возвращения его в строй требуется разборка стиральной машины, что можно сделать самому или доверить специалисту.

Как производится настройка

Как было описано, первоначальная регулировка прессостата стиральной машины проводится производителем в заводский условиях с применением омметров, после чего исправной работы устройства должно хватить на весь гарантийный срок. Тем не менее, в зависимости от условий эксплуатации и качества сборки, сердечник датчика может сбиться с позиции раньше и привести к появлению все более серьезных погрешностей в замерах. В этом случае многим владельцам будет интересно узнать, как отрегулировать прессостат стиральной машины.

Учтите, что большинство мастеров-ремонтников и самих производителей настаивают на невозможности проведения самостоятельной калибровки датчика уровня воды и рекомендуют привлекать к этой задаче специалистов с соответствующим оборудованием. Потому нужно понимать, что в случае проведения каких-либо манипуляций с регулировочным винтом, вы рискуете сорвать его пломбу, что автоматически лишит вас гарантии. По этой причине вмешиваться в работу прессостата следует лишь в крайнем случае, когда нет возможности обратиться за помощью профессионалов. Датчик уровня воды в стиральной машине является крайне уязвимым агрегатом, потому точная настройка прессостата легко может быть нарушена неаккуратными манипуляциями отверткой с регулировочным винтом или реле давления.

Где находится датчик уровня воды?

Некоторые владельцы стиральных автоматических машин могут подумать, что блок, контролирующий уровень воды обязан располагаться прямо внутри барабана и действовать по поплавковой технологии. Однако реальности это не соответствует. В любых агрегатах Ардо, Занусси и прочих марок прессостат всегда установлен вне бака, в месте, исключающем попадание на него воды. Найти узел можно в таких областях конструкции:

• датчик контроля стиралки классической конструкции с передней дверкой для белья – скорее всего, найдется под верхней крышкой;
• машина вертикального типа, с верхней загрузкой белья – имеет прессостат в нижней части, под баком;
• стиралка с пластиковым барабаном заставит находить узел контроля давления в задней области корпуса ниже емкости для белья.

Узнать, где находится датчик уровня воды в стиральной машине, можно из технического паспорта на устройство. Проблема заключается в следующем: современные поставщики редко прикладывают полную документацию на отдельно взятые модели. Поэтому, если не хочется самостоятельно исследовать корпус машины – стоит поискать нужную информацию о позиции датчика контроля конкретной модели в интернете.

Методы проверки прессостата

Если все гарантийные сроки уже прошли, и вы уверены, что ваше вмешательство с работу прессостата не сделает хуже, можно попробовать своими руками изучить его состояние. Перед тем, как проверить прессостат на стиральной машине, потребуется ее разобрать и добраться до датчика. Выполняется это таким образом:

1. Стиральную машину предварительно обязательно разгрузить, слить воду и отключить от электросети.
2. Отсоединить верхнюю крышку техники, сняв ее с крепежных элементов. В роли таких выступают болты, которые без труда выкручиваются отверткой.
3. Прессостат в стиральной машине располагается недалеко от ее боковой стенки, потому добраться до него будет несложно. Там можно сразу увидеть шланг и подключенные провода. Перед диагностикой устройства, их потребуется аккуратно отсоединить. Шланг достаточно хорошо вкручен и потребует использования плоскогубцев для откручивания хомута.
4. Откручиваются два болта, что выступают крепежными элементами датчика уровня воды.

После этого можно приступать к проверке самого прессостата. Возьмите шланг с аналогичной толщиной и длиной не менее 10 см. Просунув его в то же место, следует прислушаться к другому концу на предмет наличия постукиваний от поступающего воздуха в мембрану. Если же никакого отклика нет, можно делать выводы о проблемах с диафрагмой, регулировочным винтом или о высокой концентрации грязи в компрессионной камере.

Более простым методом является использование мультиметра, его клеммы подключаются к контактам прессостата. Подобный измерительный прибор также способен принимать сигналы от колебаний датчика уровня воды, подаваемые через регулировочный винт. Если мультиметр не показывает скачков напряжения во время поступления воздуха через шланг, значит устройство неисправно.

Пошаговое выполнение работ перед проверкой прессостата

С такой работой справится даже новичок, поэтому сделайте следующее:

• Придерживайтесь техники безопасности. Отключите вашу СМА от сети, выдернув вилку из розетки.
• Закрутите входной вентиль, который отвечает за подачу воды.
• Для проверки датчика уровня воды нужно убрать верхнюю панель в стиральной машине.
• Выкрутив сзади саморезы, сдвиньте крышку вперед. При этом будьте осторожны, поскольку ее края могут быть острыми.
• Отставив панель в сторону, отыщите прибор.

Подготовьте трубку диаметром, равным штуцеру прессостата. Снимите шланг давления, разжав хомут. На штуцер установите трубку и несильно подуйте. Если датчик исправен, тогда сработают контакты, и вы услышите один или три щелчка.

Проверьте прибор на момент повреждений. Проверьте его шланг на засор. Если он засорен, прочистите отверстие под напором воды из крана.

Когда вы убедились, что внешне все в порядке, остается последний способ проверки – мультиметр. Настройте тестер в режим сопротивления и подсоедините щупы тестера к контактам реле. При срабатывании контактов значения должны изменяться. Если же они остались на прежнем уровне, значит, датчик неисправен. Чтобы точно узнать, к каким контактам подключать тестер, вам понадобится электрическая схема прибора.

Признаки неисправности

Чтобы понять, что прессостат постепенно выходит из строя или вовсе прекратил работать, достаточно обратить внимание на такие моменты:

• Во время стирки перестала работать программа по отжиму;
• На одной или нескольких программах машина работает с ошибками или же вовсе останавливается;
• Объема воды, которая закачивается в бак, в последнее время недостаточен, что вызывает ошибки в процессе стирки, вплоть до нарушений в работе других систем;
• Вода больше не откачивается из машинки после завершения процедуры стирки;
• В процессе ополаскивания спонтанно происходит автоматическая замена воды, что не было свойственно машинке ранее;
• Теперь стирка может начаться даже без воды в баке.

Учтите, использование стиральной машины со сломанным прессостатом рискует спровоцировать порчу нагревательного компонента с его последующим выгоранием. Также возможны неисправности других систем.

Замена прессостата

В случае, когда ремонт прессостата невозможен, единственным выходом остается покупка нового устройства, аналогичного предыдущему. Если нет возможности довериться сервисам, замену прессостата в вашей стиральной машине вы можете произвести своими руками. Процедура его демонтажа аналогична той, что производится при проверке датчика уровня вода. Для упрощения установки нового устройства рекомендуется перед изъятием старого сфотографировать расположение проводов на нем, чтобы не запутаться при их подключении к другому прессостату. Процедура монтажа датчика уровня воды производится в обратном порядке с последовательным подключением шланга и всех контактов. При этом, рекомендуется предварительно произвести проверку устанавливаемого устройства мультиметром или трубкой.

Регулировка прессостата

Чтобы выполнить настройку детали, контролирующей уровень воды в стиральной машине, нет необходимости вызывать специалистов по ремонту, потому что такую работу можно сделать самостоятельно. Следует в точности соблюдать последовательность действий и работать аккуратно. Итак, алгоритм регулировки прессостата стиральной машины выглядит следующим образом:

• агрегат для стирки белья отключается от электрической сети и водопроводной трубы;
• открутив болтики и отсоединив проводку, снимаем прессостат;
• находим специальные винтики, с помощью которых выполняется притяжение или ослабление контактов внутри прибора;
• удаляем с их поверхности герметик.

Все перечисленные действия можно отнести к подготовительному этапу, потому что основная работа по регулировке датчика еще впереди. Вам придется при помощи зачищенных винтов попытаться поймать момент сближения и размыкания контактной группы. В этом случае применяется хорошо известный «метод тыка», потому что специальное устройство для выполнения такой работы может быть только у профессионального специалиста по ремонту стиральных машин. Действовать придется следующим образом:

1. первый винтик проворачивается на пол-оборота, прессостат подсоединяется к автомату, стиральная машина запускается в рабочий режим;
2. если изначально машина мало набирала воды, а после регулировки жидкости стало больше – вы на верном пути. Остается сильнее отвернуть винт в выбранном направлении и залить его герметиком;
3. если манипуляции с болтом дали обратный результат, его придется выкрутить в обратную сторону, сделав один либо полтора оборота.

[custom_ads_shortcode1]

Профилактика поломки прессостата

Не обязательно доводить датчик уровня воды до выхода из строя и необходимости его ремонта. Продлить срок службы прессостата можно, соблюдая регламент правильного пользования стиральной машиной и вовремя проводя ее очистку от налета, а также скопившейся грязи. Именно отходы стирки являются одной из главных причин выхода из строя датчика уровня жидкости. Также рекомендуется не допускать работы стиральной машины на холостом ходу и при пустом баке. Подобный процесс выводит из строя не только прессостат, но и многие другие системы бытовой техники. Не менее важным моментом остается температура воды, которая набирается для стирки. Не рекомендуется подавать жидкость с разогревом более 45 градусов по Цельсию.

Как проверить прессостат?

Самостоятельно проверяют исправность прессостата, сняв его со стиральной машины.

Порядок снятия детали

1. Отключают аппарат от сети, вынув вилку шнура питания из розетки.
2. Снимают верхнюю крышку, предварительно открутив крепежные болты, расположенные с задней стороны машинки, и слегка сдвинув крышку.
3. Находят датчик воды (обычно он расположен на

   стенки).

4. Отсоединяют воздушный компрессионный шланг, предварительно сняв крепежный хомут.
5. Не снимая датчика, пробуют продуть шланг. Если он засорен, сделать это непросто или невозможно. В таком случае датчик не срабатывал потому, что в него не поступало избыточное давление. Компрессионную трубку прочищают упругой проволокой. Видимые повреждения на шланге – повод для замены: избыточный воздух выходит из трубки, а не действует не мембрану прессостата.
6. Если причина не в трубке, продолжают снимать прессостат.
7. Отсоединяют разъем электрических проводов. Ненадежный (плавающий) контакт в месте разъема – причина некорректной работы стиральной машины.


   Совет

   Часто производители предусматривают дополнительные фиксаторы в виде защелок, чтобы провода не разъединились от вибрации во время стирки. Не пытайтесь отсоединить разъем с помощью грубой силы – это потребует замены детали.

8. Снимают датчик, открутив крепление у стенки машины.
